APG-Klammmaschine mit Heizsystem für 24 oder 36 kV Lbs

MOQ:	1 Stück
Preis:	consult
Standard Packaging:	aus Holz
Delivery Period:	5 Tage
Payment Method:	T/T, Western Union, MoneyGram, D/P
Supply Capacity:	100 Stück/Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

China

Markenname

Zertifizierung

SGS，CE,UL

Modellnummer

888

Dokument

Produktbroschüre PDF

Isolierendes Medium:

Epoxidharz

Magnetische Schaltkreisstruktur:

Kombinierte Art

Größe der Klemmplatte:

1000x1000mm

Min Max Klemmplattenstrich:

250 x 1650 mm

Heizleistung:

36kw

Spezifikation:

900*900*900

Ursprung:

China

Produktionskapazität:

60000 PCS/Jahr

Min Bestellmenge:

1 Stück

Preis:

consult

Verpackung Informationen:

aus Holz

Lieferzeit:

5 Tage

Zahlungsbedingungen:

T/T, Western Union, MoneyGram, D/P

Versorgungsmaterial-Fähigkeit:

100 Stück/Monat

Hervorheben:

24 kV-APG-Klammmaschine

36 kV Lbs APG Klemmmaschine

Heizungssystem APG-Klammmaschine

Produkt-Beschreibung

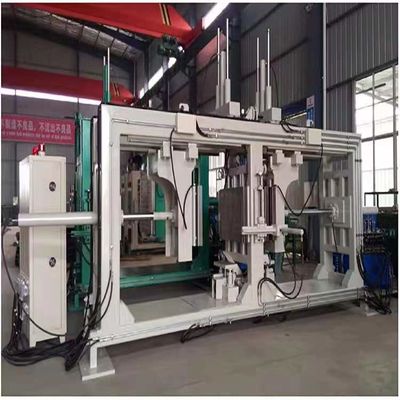

APG-Maschine
1.Klammerplattengröße: 1250*800 mm
2.Hauptspannkraft: 400KN
3.Maximaler Öffnungslauf: 1200 mm
4. Oberzylinderkraft: 30KN
5.Bodenkraft: 30KN
6.Heizleistung: 24 kW
8- Mit Touchscreen an der Steuerseite.
Injektion
7Bruttogewicht: 8000 kg
8.Neigung der Maschine: 5° nach der hydraulischen X-Achse
APG-Klammmaschine mit Heizsystem für 24 oder 36 kV Lbs 0

- Ich weiß. APG-Klammmaschine mit Heizsystem für 24 oder 36 kV Lbs 3

- Ich weiß. APG-Klammmaschine mit Heizsystem für 24 oder 36 kV Lbs 6

- Ich weiß. APG-Klammmaschine mit Heizsystem für 24 oder 36 kV Lbs 9

- Ich weiß.

24 kV Lbs Schimmel.
- Ich weiß.- Ich weiß.- Ich weiß.- Ich weiß.

APG Klemmmaschine Prozessfluss Chrt
- Ich weiß.
System zur Vakuumvorbereitung von Epoxidharz Technischer Vorschlag
I. Allgemeine Bestimmungen
1Die Spezifikation legt die technischen Anforderungen an die Konstruktion, Konstruktion, Montage, Prüfung und den Betrieb der Ausrüstung fest.
2. die für diese technische Spezifikation festgelegten Spezifikationen sind technische Mindestanforderungen, nicht alle technischen Einzelheiten sind festgelegt,und die Bestimmungen der einschlägigen Normen und Spezifikationen nicht vollständig zitiert sind, Der Lieferant stellt sicher, dass die erbrachten Produkte und Dienstleistungen diesem Abkommen und den einschlägigen nationalen und industriellen Normen entsprechen, funktionsfähig sind und eine gute Leistung aufweisen.Er muss die Anforderungen der nationalen verbindlichen Normen und Normen für Sicherheit und Umweltschutz erfüllen..
3Das Projekt ist schlüsselfertig, der Lieferant ist für die Herstellung, den Transport, die Installation, die Inbetriebnahme, die Ausbildung und den Service der Geräte verantwortlich.
4- die vom Lieferanten bereitgestellte Ausrüstung gegen Rechte des geistigen Eigentums verstößt, so trägt der Lieferant die Haftung für Schadensersatz und schadet nicht den Interessen des Käufers.
5Nach Inkrafttreten des Vertrages stellt der Lieferant dem Käufer einen Produktionsplan zur Verfügung, der den Anforderungen an den Liefertermin des Vertrages entspricht.
6. den vom Lieferanten bereitgestellten Bauplan der Ausrüstung, das Grundzustandsdiagramm, das elektrische Diagramm, das Strukturdiagramm der Hauptkomponenten usw.,Der Käufer bestätigt dies vor der InbetriebnahmeDer Lieferant hat die Probleme, die nicht den Anforderungen dieser technischen Spezifikation entsprechen, bedingungslos zu ändern.
7. die Ausrüstungsspezifikation enthält das Arbeitsprinzip, die Struktur, die Installationsanleitung, die Betriebsverfahren und Vorsichtsmaßnahmen, häufige Fehler und Handhabungsverfahren,Lieferanten und Modellspezifikationen der gesamten Ausrüstung und aller wichtigen Systeme.
8Der Lieferant verpflichtet sich, eine geeignete, ausgereifte und bewährte Technologie für das Gießgerät bereitzustellen.

II. Anwendungsbereich der Ausrüstung
Die Vakuum-Gießgeräte dieses Systems eignen sich für das Gießen von Epoxidharzspulen verschiedener Epoxidharzelektrogeräte: Transformator, Trockentransformator, Bogensperrspule, Reaktor,Erdungstransformator und so weiter (sowohl das Zugabe von Füllstoff als auch das Nicht-Zugabe von Füllstoffharzsystem sind anwendbar).

III. Einfache Beschreibung der Ausrüstungsproduktion
1. Produkttypen: verschiedene Transformatoren, Trockentransformatoren, Bogensperrspulen, Erdungstransformatoren, Kernreaktoren und andere elektrische Produkte.
2. für die tägliche Dauerproduktion geeignet.
3- Bedingungen für die Verwendung der Ausrüstung

1. Betriebsort der Ausrüstung: Innenräume.
2. Aufwärmmodus der Ausrüstung: Stromheizung.
3. Stromversorgung: Spannung:380 V,50 Hz, Leistung≤55kW.
4. Druckluft: Durchfluss:3/min, Druck 0,8 MPa.
5. Umgebungsbedingungen: Umgebungstemperatur-15°C ~ + 40 °C, relative Luftfeuchtigkeit ≤ 95 °C.

4. elektrische Komponenten der Marke Schneider ausgewählt.

IV. Hauptelemente der Ausrüstung:

System zur Entgasung von vorgemischtem Harzgemisch (300 L) - 1 Satz
System zur Entgasung von vorgemischtem Härtemittel (300 L) - 1 Satz
Ein Harz-Aufhärtungsgas-Entgasungssystem (300 L) - 1 Satz
Materialentladungsrohr - vier Sätze.
Mischbehälter und Materialleitungsheizung --- 2 Sätze je
Druckluftsysteme --1 Satz
Elektronische Wiegesysteme und Fütterungssysteme - 2 Sätze.
Auspacken der Tasche 1 Satz
Verpackungs- und Trocknungstanks - 1 Satz

Vakuum-Zuführer-- 1 Satz
Kontroll- und Messsystem-1 Satz
Ausrüstung Stahlbetriebsplattform - 2 Sätze

- technische Parameter und Beschreibung der Ausrüstung

Mischtankgröße: 300 l
Die Hauptpumpen mit Vakuumsystem mit einer Pumpgeschwindigkeit von mehr als 300 Pa L/S (Benutzer)
Betriebstemperatur des Mischbehälters 60~75oC (verstellbar)
Diese Ausrüstung verwendet ein automatisches dynamisches Mischgerät zum Mischen von Material.

5. diese Ausrüstung verfügt über Computerprogrammsteuerung und manuellen Steuerungsmodus. Automatische Aufzeichnung von Materialbehälter, Formtemperatur, Vakuum, kann voreingestellt werden die Menge des Materials ist automatische Steuerung.
7. jeder Mischtank elektrische Heizung, Wärmeleitöl als Wärmeübertragungsmedium, automatische Temperaturregelung.Harz und Härtemittel werden direkt aus dem Einlass des vorgemischten Behälters eingeatmet.
8Der Vakuumentgasbehälter verfügt über eine Filmentgasvorrichtung und eine Verankerungsanlage.

. Technische Bedingungen der Systeme

300L Harzmischungs-Entgasungssystem:1 Satz (für Harz + Füllmittelmischung)
1. Haupttechnische Parameter

Inneres Wirkvolumen: 300 L
Grenzvakuum: < 50 Pa (ohne Belastung, Normaltemperatur)
Arbeitsvakuum: 50 bis 200 Pa (verstellbar)
Leckagequote ohne Last: < 100 Pa.L.S
Betriebstemperatur: Raumtemperatur ~ 100oC±2oC ((automatisch einstellbar, automatisch konstante Temperatur, Übertemperatur-Alarm)
Außenoberflächentemperatur des Behälters: +25oC Umgebungstemperatur
Vakuum kann unter kontrollierbaren Bedingungen wie 50 Pa-200 Pa eingestellt werden

1. mit einer Breite von mehr als 20 mm,
2. Strukturelle Merkmale und Beschreibung
Der Behälter ist vertikal gebaut und die Innenwand des Behälters aus 304 Edelstahl.
Film-Entgasungseinrichtung, Reduktorantrieb (mit Frequenzumrichtersteuerung).
Mischvorrichtung: Verankerte Mischvorrichtung, aus Edelstahl, Frequenzumwandlung Reduktorantrieb.
Der Deckel des Behälters ist mit einem Zufuhranschluss, einem Resin-Härter-Sauganschluss, einem Vakuumanschluss, einem Beobachtungsanschluss und einem Temperaturmessanschluss ausgestattet.
Mit Beleuchtungsbeobachtungsfenster1.
Tankheizung: Tankzwischenlagene Wärmeleitöl, zwei unabhängige Heizzentren eingerichtet, leicht zu heizen.
Temperaturregelung: Temperatursensor und Temperaturregelungsinstrument werden zur Steuerung der Tanktemperatur verwendet, Temperaturregelungsbereich 40~120°C ± 5 °C.
Temperaturanzeige im Tank: 1 Temperatursensor und Temperaturanzeigeinstrument werden verwendet, um die Temperatur des Tanks anzuzeigen, Temperaturanzeigebereich 0~200oC.
